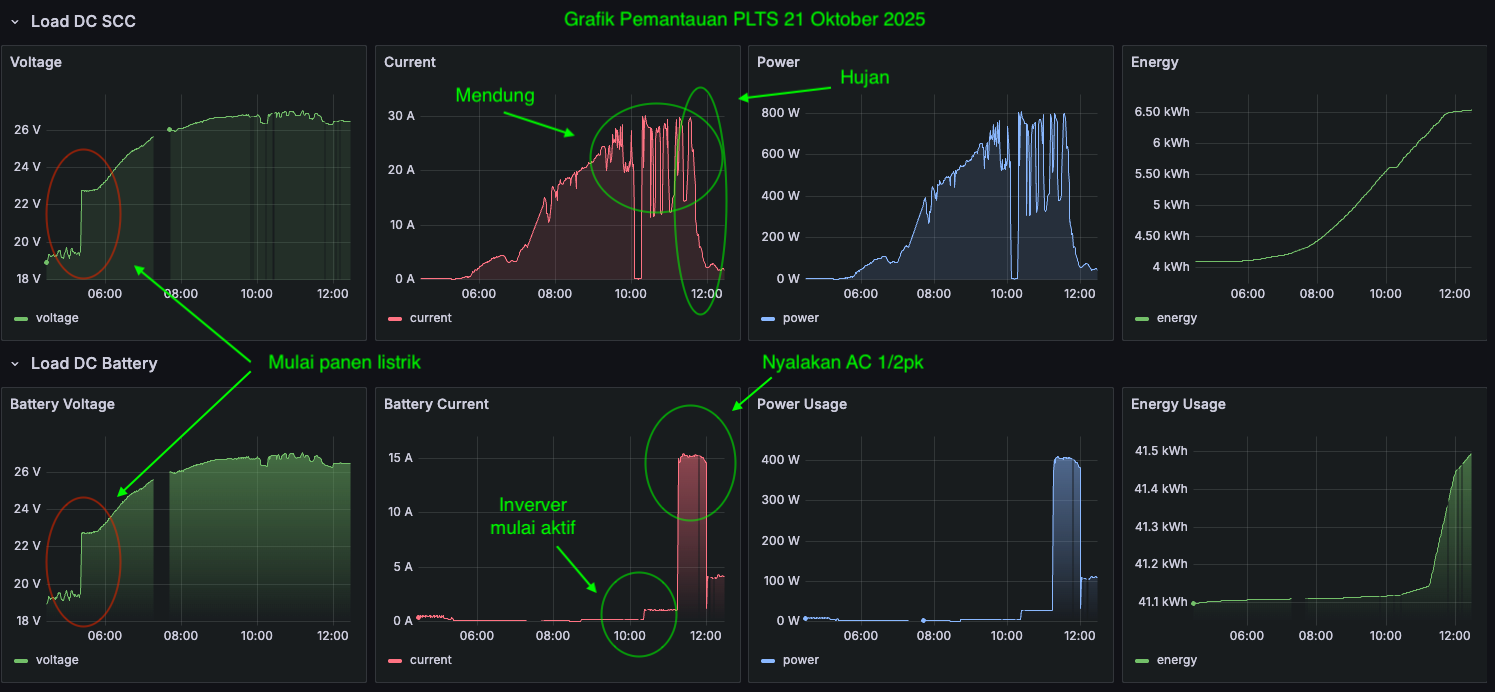

Ini adalah grafik pemantauan PLTS hari kedua. Maksudnya hari kedua setelah panel dipasang. Karena sebelum dipasang panel, grafik load DC SCC tidak ada isinya.
Grafik voltase menunjukkan sekitar jam setengah 6 pagi sudah ada arus dari panel ke baterai walaupun nilainya masih sangat kecil. Tapi paling tidak jam segitu voltase sudah mampu masuk ke baterai.
Pada grafik current atau arus pada SCC, terlihat bahwa pada waktu yang sama saat voltase naik, arus juga naik. Nilainya bertahap naik sampai puncaknya sekitar jam 10 sebesar 27-30 Amper. Setelah jam ini, grafik arus naik turun karena cucaca memang sedang mendung. Kemudian mendekati jam 12 siang arus drop ke level sekitar 4 amper seperti jam 6 pagi karena hujan lebat turun. Disini bisa dilihat bahwa walaupun hujan, panel surya masih bisa menghasilkan arus untuk tetap mengisi baterai atau pemakaian langsung.
Kita beralih ke grafik Battery Current, ada dua hal yang bisa kita ceritakan. Yang pertama saat inverter mulai aktif, arus mulai naik sesuai dengan pemakaian. Sebelumnya kosong memang inverter belum aktif dan arus listrik dipenuhi oleh PLN. Kemudian ada kenaikan drastis hingga 15 Amper ini saat AC 1/2 pk dinyalakan.
22 Oct 2025
