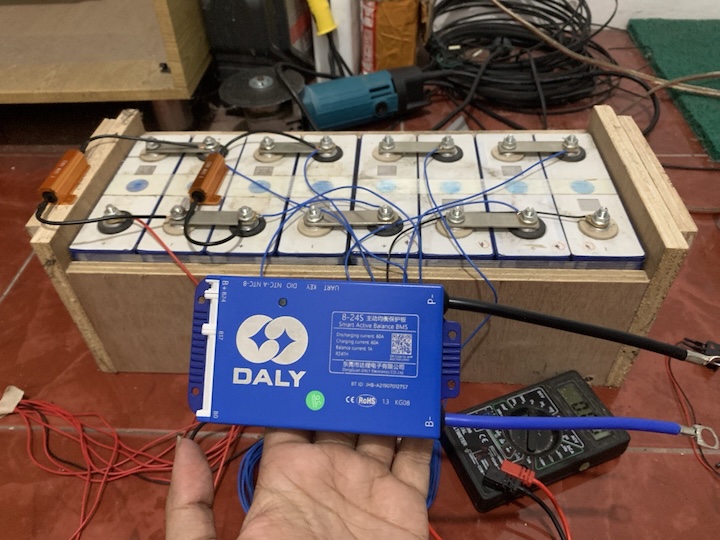

Membaca Grafik Pemantauan PLTS

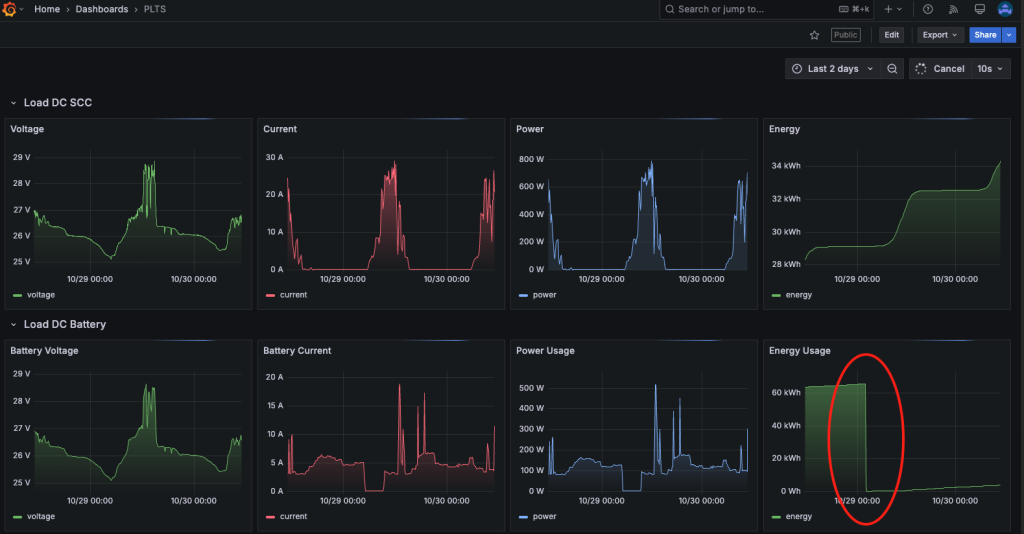

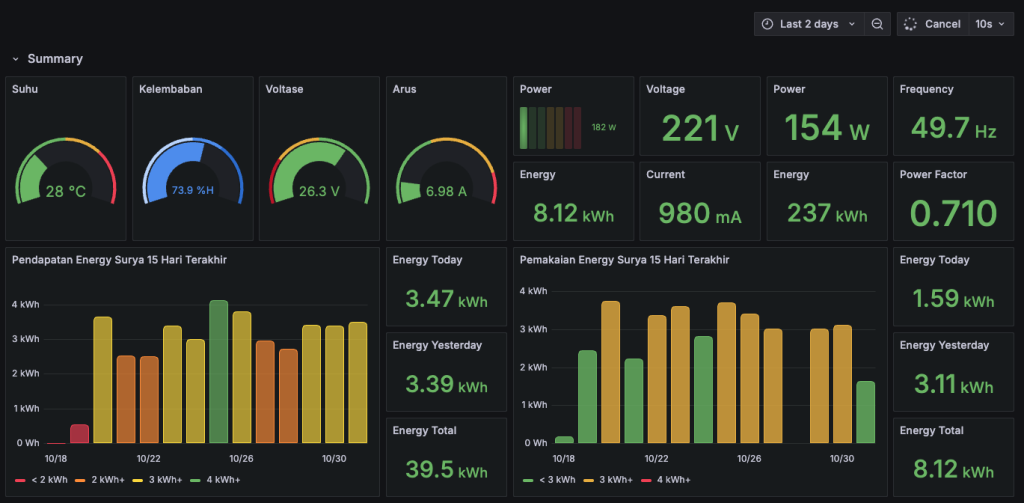

Ini adalah grafik pemantauan PLTS hari kedua. Maksudnya hari kedua setelah panel dipasang. Karena sebelum dipasang panel, grafik load DC SCC tidak ada isinya.

Grafik voltase menunjukkan sekitar jam setengah 6 pagi sudah ada arus dari panel ke baterai walaupun nilainya masih sangat kecil. Tapi paling tidak jam segitu voltase sudah mampu masuk ke baterai.

Pada grafik current atau arus pada SCC, terlihat bahwa pada waktu yang sama saat voltase naik, arus juga naik. Nilainya bertahap naik sampai puncaknya sekitar jam 10 sebesar 27-30 Amper. Setelah jam ini, grafik arus naik turun karena cucaca memang sedang mendung. Kemudian mendekati jam 12 siang arus drop ke level sekitar 4 amper seperti jam 6 pagi karena hujan lebat turun. Disini bisa dilihat bahwa walaupun hujan, panel surya masih bisa menghasilkan arus untuk tetap mengisi baterai atau pemakaian langsung.

Kita beralih ke grafik Battery Current, ada dua hal yang bisa kita ceritakan. Yang pertama saat inverter mulai aktif, arus mulai naik sesuai dengan pemakaian. Sebelumnya kosong memang inverter belum aktif dan arus listrik dipenuhi oleh PLN. Kemudian ada kenaikan drastis hingga 15 Amper ini saat AC 1/2 pk dinyalakan.

22 Oct 2025

Memborong PZEM-016

Setelah dua kali gagal menggunakan pzem-004t untuk membaca parameter arus AC, saya menemukan modul lain yang sejenis tetapi beda yaitu pzem-016. Modul pzem-016 sama-sama membaca parameter arus AC tetapi dia menggunakan RS485 sebagai protokol komunikasinya, sehingga lebih universal dan lebih mengikuti standar industri.

Saya langsung beli dua buah walaupun harganya lebih mahal dari pzem-004t, dengan harapan bisa lebih stabil, lancar, dan mudah digunakan. Saya sedikit lebih yakin karena saya sudah berhasil membaca pzem-017, yang dipakai untuk membaca parameter arus DC, dan tidak ada kendala.

Sebenarnya saya pernah pengalaman memiliki pzem-017 yang rusak, tetapi saya masih memiliki keyakinan kalau modul dengan protokol RS485 lebih stabil dan awet.

Semoga,

Korban Ke-2 PZEM-004T

1 Agu 2025.

Kali ini saya tidak tau apa penyebabnya, tiba-tiba pzem-004T saya tidak memberikan respon. Dua indikator tx dan rx menyala terang, tidak berkedip, kedua-duanya.

Awalnya setelah kejadian terbakar yang lalu karena salah sambung, saya beli pzem-004T lagi, dengan tekad untuk berhati-hati. Proses sambung dan testing juga berjalan dengan lancar. Modul ESP juga bisa membaca nilainya.

Saat ditempatkan di dalam box dan dipasang di tempat pengukuran, pzem ini tiba-tiba tidak memberikan respon. Kedua led indikator tx dan rx menyala terang dan tidak berkedip. ESP 01 yang dipakai untuk membaca nilainya juga terasa sangat panas ketika disentuh.

Akhirnya saya copot lagi dari tempat pengukuran, saya coba lagi tetap tidak ada respon. Sampai saat ini saya belum menemukan jawabannya kenapa bisa rusak.

foto saat dimasukkan kedalam kotak dan siap untuk dipasang ditempat

Korban Satu PZEM-004T

Kediri, 21 Juli 2025

Kesalahan akibat human error kali ini menimbulkan korban satu Pzem-004T, alat monitoring beban arus AC, terbakar dan mati.

✨ Awal Eksperimen: Membaca Data dari PZEM-004T TTL

Sebagai pecinta sistem monitoring energi, saya mencoba membaca data dari PZEM-004T TTL—modul mungil yang bisa mengukur tegangan, arus, dan daya secara real-time. Dengan hanya ESP8266 dan kabel jumper, saya rasa tidak ada hal rumit yang perlu dikhawatirkan. Tanpa RS485 converter, proses jadi jauh lebih sederhana.

📑 Membaca Datasheet dan Manual Pabrik

Saya baca datasheet dan manual resmi dari Peacefair, mencoba memahami dengan cermat pinout dan cara kerja. Pin RX dan TX saya hubungkan ke GPIO ESP8266, CT ke salah satu jalur AC, dan input power langsung dari colokan rumah. Diagram wiring terlihat solid. Saya yakin dengan skema ini.

🔌 Menyambungkan dan Menyalakan Colokan AC

Dengan penuh semangat, saya nyalakan sistem… dan seketika — TSSHHH! terjadi ledakan kecil disertai percikan api dan asap dari modul. Bau terbakar langsung menusuk hidung. Saya terkejut, jantung rasanya ikut nyala bareng PZEM.

🔍 Membaca Ulang Manual (dengan Wajah Tertunduk)

Setelah modul jadi korban, saya buka manual lagi. Ternyata… kesalahan fatal ada pada jalur AC dan CT. Saya memasang jalur AC di jalur CT, padahal arus AC harus sesuai sambungannya. Modul tidak dirancang untuk menahan kesalahan wiring seperti ini.

🧠 Pasrah dan Jadi Pembelajaran

Saya pasrah. PZEM-004T saya gugur, tapi pelajaran yang saya dapat sangat mahal nilainya:

  • Modul TTL memang praktis, tapi posisi jalur AC dan posisi CT sangat krusial.
  • Manual harus dibaca lebih dari sekali, jangan hanya sekilas.
  • Selalu uji koneksi dengan simulasi daya minimal sebelum full-on colokan AC.

Membaca PZEM-004T

Membaca nilai dari PZEM-004T sangat sederhana dan jelas karena terdapat library yang langsung tinggal pakai. Koneksinya juga tidak rumit karena langsung menggunakan interface tx dan rx yang bisa langsung dihubungkan dengan ESP.

PZEM-004T adalah modul sensor untuk membaca parameter aliran listrik AC seperti Voltase, Power, Energy, Frequency, dan Power Factor.

Wiring-nya juga sangat sederhana hubungkan modul pzem dengan ESP, Tx-Rx dan Rx-Tx. Tambahkan library dan tuliskan kode seperti dibawah. Jika semua sudah benar, harusnya akan menampilkan hasil bacaan pada serial monitor.

#include <SoftwareSerial.h>
#include <PZEM004Tv30.h>

#define RX_PIN 4  // D2
#define TX_PIN 5  // D1

SoftwareSerial pzemSerial(RX_PIN, TX_PIN);
PZEM004Tv30 pzem(pzemSerial);

void setup() {
  Serial.begin(115200);
  pzemSerial.begin(9600);
  Serial.println("Monitoring PZEM-004T via ESP8266");
}

void loop() {
  float voltage = pzem.voltage();
  float current = pzem.current();
  float power   = pzem.power();
  float energy  = pzem.energy();
  float frequency = pzem.frequency();
  float pf = pzem.pf();

  if (isnan(voltage)) {
    Serial.println("Gagal membaca data dari sensor");
  } else {
    Serial.printf("Tegangan: %.2f V\n", voltage);
    Serial.printf("Arus: %.2f A\n", current);
    Serial.printf("Daya: %.2f W\n", power);
    Serial.printf("Energi: %.3f kWh\n", energy);
    Serial.printf("Frekuensi: %.1f Hz\n", frequency);
    Serial.printf("Power Factor: %.2f\n", pf);
    Serial.println("-----------------------------");
  }

  delay(1000);
}

HATI-HATI!!!

karena modul ini mengukur tegangan tinggi, jadi pastikan secara berulang kali kalau koneksi sudah benar dan aman.!
